诺得泰激光切割机厂家教你如何正确调整光路方法

文章来源:www.wsywst.com人气:2056发表时间:2021-11-26

激光切割机光路偏了是一个很严重的问题,它会导致切割不穿;但它又是一个很常见的问题,在加工过程中,由于设备是机械运行,这种故障也会经常发生,作为一个合格的操作员来讲,必须学会光路调整,这也是一个基础课程。
诺得泰是一个激光切割机设备制造商,也经常去培训一些新客户,我们非常注重于技术员光路调整技术,我们在安装新设备的时候,一般都是客户动手,我们只是教客户操作,不参与实际操作,让客户能够完全撑握它的核心技术。
光路校正也不是件很难的事情,我们要懂得它的原理,校正起来的时候就会得心应用。
光它在空间传播是一条射射,中间不会有弯曲的地方;我们要把它校正成一条直线就可以了;在空间里面,要是一条直线,两点之间都是在同一个位置,所以我们在校正光路的时候,也是需要把两点之间校正在一条直线就可以了。

光路校正原理:在我们的激光切割机上面,经有三个反射镜片,我们分别把它叫做A\B\C三个反射镜片,上面有三颗镙丝,这三颗镙丝主要的也是起到一个固定作用,这三个镙丝非常重要,分别起到不同的作用;上面的它的作用是调节光路上下作用,如果把这颗镙丝拧紧,光路就会往下偏,如果拧松,光路就往上抬(下面两颗镙丝原理都类似原理);在上下垂直下来的镙丝,这颗镙丝它是一个带有角度,拧紧或者拧松,它是以四十五度方向向上或者下向;另在底部下面的左边还有一颗镙丝,它是调节左右方面;三颗镙丝代表着不同的作用。

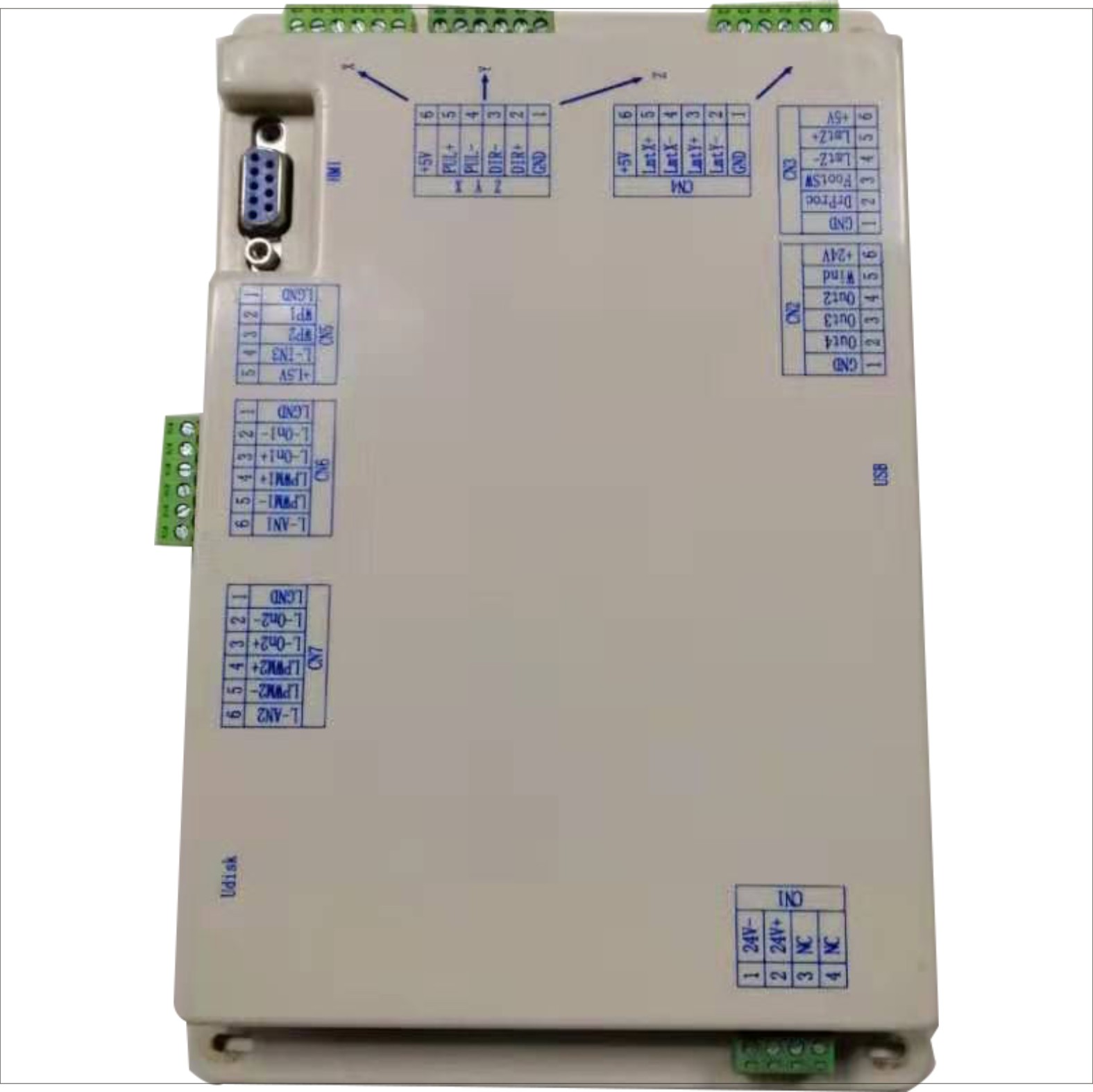

激光切割机主板


知道它的原理以后,我们就来校正光路:
一、先从上下光开始,在第二反射镜片光孔上面贴一个透明胶纸,然后在近端点射出光,看光斑在光孔的哪一个位置,接着在上面又贴一层透明胶纸,把激光头移至底部,再点射出光,看光孔在哪个位置;通过对比,看上面与下面光斑位置是一个什么样的变化,如果偏高,就在A反射底上面调上下的镙丝,把镙丝拧紧,光束就会往下偏;反之,如果是偏右,就把左右镙丝拧松一点......我们就按这样的原理,把光斑校正在光孔的上下同一个位置就可以了。
二、校正好上下光路以后,我们再来校正左右光路;它们的原理都是一样,同样把激光头移到近端,然后点射出光,看透明胶在光孔的哪一个位置,用同样的方法,把左右光调到一样就可以了。
三、接着就是校正垂直光,用同样的方法,在喷嘴底部贴一个胶纸,然后点射出光,看喷嘴的光斑在圆孔中间哪一个位置,然后用同样的方法把光束调到光孔中间就可以了。
校正光路其实没有许多人想象中哪么复杂,只要懂得它的原理,调整想来也是很容易,但是在校正光路,要注意以下几个问题:
一、光不能射在金属材料上面,它要在圆孔中间才可以,如果出现挡光的情况,激光能量就会下降。
二、点出来的光斑是圆,如果是椭圆,就是光偏了,要仔细检查问题出现在哪里。
三、要注意安全,在光路的前端不要站人,防止光路伤人。
